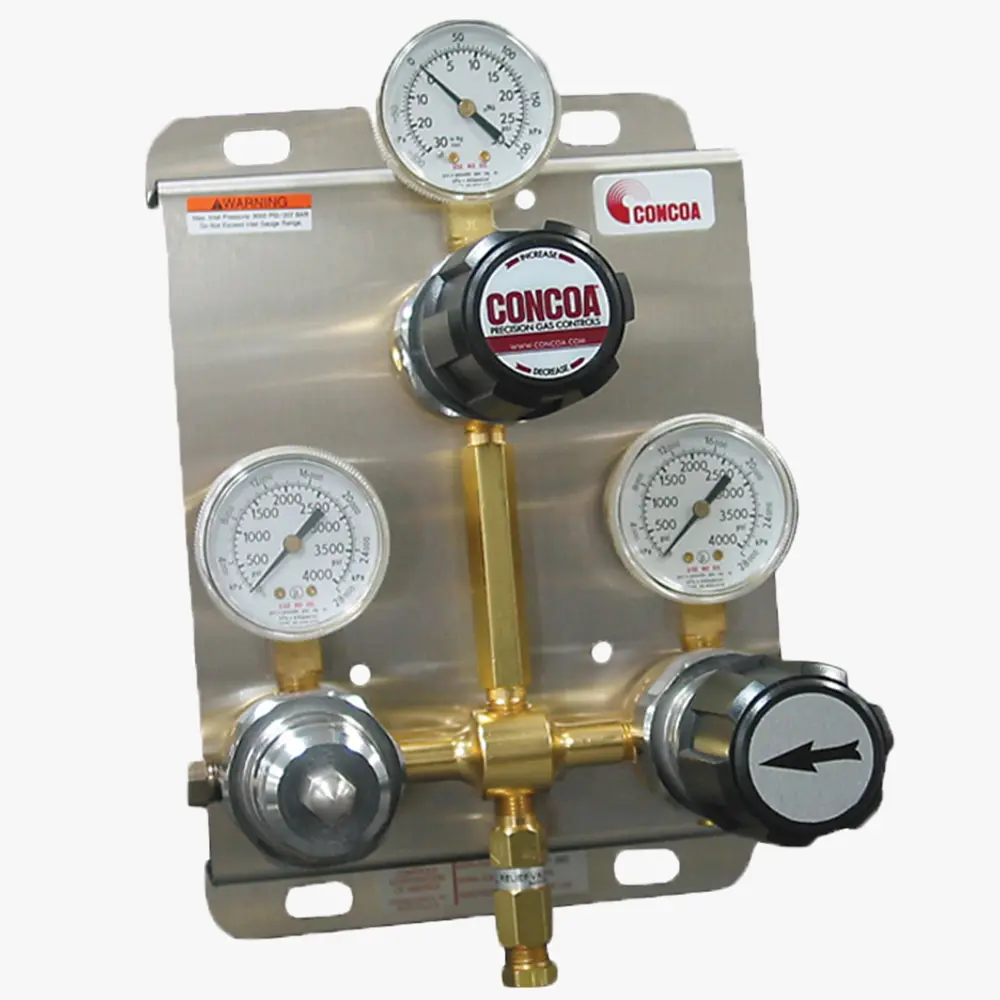

526系列自動差壓匯流排切換系統
規格：526系列, 圖示型號5264011-01-001
單位：臺
瀏覽次數：4718
性能標簽：
526系列匯流排差壓切換系統，用于高純、非腐蝕性氣體
產品詳細描述
526系列切換系統為自動切換系統，用于連續供應高純、非腐蝕性氣體。
系統可帶柔性豬尾管用于2個氣瓶或帶匯流排接頭用于Maniflex匯流排系統。由于考慮到差壓，可內置一個調壓閥保證下游壓力恒定。
特征
- 400系列黃銅棒料調壓閥，Capsule® 閥座
- 金屬膜片密封，不可能有氣體污染
- 易于掌握使用，一個旋鈕切換氣瓶優先級
- 豬尾管入口密封管內止回閥，可防止污染和回流
- 同Maniflex匯流排兼容，每側多個氣瓶
- 可選管道調壓閥，在充氣轉換時穩定管道壓力
- 可選壓力開關和遠程報警
材料
閥體：黃銅棒料
膜片：316L不銹鋼
閥座：PTFE，PCTFE, 4500PSIG入口壓力
過濾器：10μm 燒結黃銅
內部密封：PTFE
技術指標
最大入口壓力：3000 PSIG (210 BAR)，4500 PSIG (310 BAR) 可選
溫度范圍：-40~140°F (-40~60°C)
壓力表：2” 直徑黃銅
出口連接：¼” MPT (無管道調壓閥)， ¼” FPT (帶管道調壓閥)
氦氣泄漏率：1 x 10-8 scc/sec
Cv：0.1
重量：8.25 lbs. (3.71 kg)
選型信息表
| 526 | A | 列1 | B | C | -CON |
| 系列 | 切換壓力 | 入口連接 | 管道調壓閥 | 裝備 | 豬尾管 |
| 526 | (R/L優先權 ) | 請指定 | |||
| 1: 125/105 PSIG* | 0: .” FPT接口 | 0: N1個 | 1: 0-4000 PSI/kPa 壓力表* 無報警能力 | 入口連接 | |
| 2: 70/50 PSIG* | 1: 柔性不銹鋼豬尾管 (36”) | 1: 0-15 PSIG | 2: 0-4000 BAR/PSI 壓力表* 無報警能力 | (如可用) | |
| 3: 100/75 PSIG | 2: 匯流排接頭 * | 2: 0-50 PSIG | 3: 0-4000 BAR/PSI* 有壓力開關,110V遠程報警 | ||
| 4: 200/170 PSIG | 3: 柔性不銹鋼豬尾管 (24”) | 3: 0-100 PSIG | 4: 0-4000 BAR/PSI* 有壓力開關,220V 遠程報警 | CGA | |
| 5: 500/470 PSIG | 4: 隔膜閥, 帶.” FPT接口 | 4: 0-250 PSIG | 5: 0-600 BAR/PSI 壓力表 無報警能力 | DIN 477 | |
| 7: 150/130 PSIG | 5: 隔膜閥, 帶豬尾管 (36”) | 5: 0-400 PSIG | 6: 0-600 BAR/PSI 有壓力開關, | BS341及 | |
| 8: 300/270 PSIG | 4: 隔膜閥, 帶.” FPT接口 | 7: 0-150 PSIG | 110V遠程報警 | 其他可用 | |
| *不適用于 | 6: 隔膜閥 , 匯流排接頭 * | A: 0-15 PSIG | 7: 0-600 BAR/PSI 有壓力開關, | ||
| 4500 PSIG入口 | 7: 隔膜閥, 帶豬尾管 (24”) | 乙炔氣 | 220V 遠程報警 | ||
| 注:切換壓力必須 | 8: 柔性PTFE內襯豬尾管 (36”) | 紅線報警 | 8: 0-4000 BAR/PSI* 有壓力開關 | ||
| 大于C欄選擇的 | (4500 PSIG最大入口壓力 ) | 無遠程報警 | |||
| 管道調壓閥壓力 | 9: 1/4” FPT接口 | 9: 0-600 BAR/PSI 有壓力開關, | |||
| (4500 psig 最大入口壓力) | 無遠程報警 | ||||
| A: 柔性不銹鋼豬尾管 (36") | |||||
| 帶阻火器用于乙炔氣 | *0-6000 PSI 壓力表 | ||||
| B: 柔性不銹鋼豬尾管 (36)" | 帶4500PSIG最大入口選項 | ||||
| 帶阻火器用于乙炔氣 | †本安柵 are 在可燃氣體 | ||||
| 帶隔膜閥 | 或危險場合環境時需要. |
