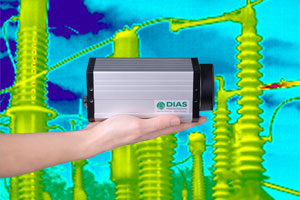

PV160LC+ , 長波紅外熱成像儀 , PYROVIEW 160L Compact+
規格：PYROVIEW 160L Compact+
單位：臺
瀏覽次數：6597
性能標簽：
PYROVIEW 160L Compact+,低價紅外熱像儀, 8~14 μm , 測溫范圍 –20~500 °C , 70Hz(幀/秒)
產品詳細描述
該產品已經2018年停產，由PV320L、PV380、PV640L替代。
特征
• 測溫范圍：–20~500 °C
• 測量頻率：70Hz(幀/秒)，可選<9Hz
• 非制冷微型熱輻射計，160 × 120 像素
• 手動調焦
• 通過快速以太網實時數據采集 (最大70 Hz)
• 可選無計算機獨立工作
• 觸發測量功能
• 報警和閾值監視
• 較大的動態范圍，16位A/D轉換
• 二年質保期
• 客戶可定制系統解決方案，可修改硬件和軟件
主要應用
PYROVIEW 160L Compact+ 紅外熱像儀可以提供二維溫度分布的非接觸測量，波長8~14μm，熱分辨率高。該熱像儀可固定安裝，長期使用。
PYROVIEW 160L Compact+ 典型應用有：過程控制和監視、質量空盒子、火焰探測和測量等。
軟件
功能強大的在線監測軟件PYROSOFT，在Windows®下工作，允許控制熱像儀并記錄、瀏覽、操縱和儲存測量獲得的數據。軟件主要特征如下:
•實時數據記錄
• 分區定義和報警閾值監視
• 趨勢分析、3維圖形
• 數據輸出(正文、位圖、視頻)
• 通過PROFIBUS、模擬和數字輸入輸出及其它接口進行過程控制
可編程界面(Windows ®-DLL) 軟件開發包PYROSOFT DAQ可用于用戶系統集成時自己開發軟件。
PYROVIEW 160L Compact+ 紅外熱像儀可以提供二維溫度分布的非接觸測量，波長8~14μm，熱分辨率高。該熱像儀可固定安裝，長期使用。
PYROVIEW 160L Compact+ 典型應用有：過程控制和監視、質量空盒子、火焰探測和測量等。
軟件
功能強大的在線監測軟件PYROSOFT，在Windows®下工作，允許控制熱像儀并記錄、瀏覽、操縱和儲存測量獲得的數據。軟件主要特征如下:
•實時數據記錄
• 分區定義和報警閾值監視
• 趨勢分析、3維圖形
• 數據輸出(正文、位圖、視頻)
• 通過PROFIBUS、模擬和數字輸入輸出及其它接口進行過程控制
可編程界面(Windows ®-DLL) 軟件開發包PYROSOFT DAQ可用于用戶系統集成時自己開發軟件。
性能指標
性能指標
描述
光譜范圍
8 ~ 14 µm
測溫范圍
范圍1: –20 ~ 120 °C, 范圍2: 0 ~ 500 °C
探測器
非制冷微型熱輻射計陣列 (160 × 120 像素)
鏡頭
25°× 19°, 測量距離 > 20 cm, 空間分辨率 2.7 mrad
可選52°×40°, 測量距離 > 20 cm, 空間分辨率 5.7 mrad
可選18°×14°, 測量距離 > 20 cm, 空間分辨率 2.0 mrad
手動調焦, 可選: 電動調焦
測量誤差
2 K (測量值 < 100 °C) 或 2 % 測量值 (°C)
噪聲等溫差NETD
< 60 mK (30 °C, 70 Hz, 范圍1)
測量頻率
內部70 Hz, 可選: 70 Hz, 35 Hz, 17.5 Hz, …
響應時間
內部29 ms, 可選: 2 / 測量頻率
通信接口
快速以太網 (實時, 最大70Hz)
數字輸入
2路電隔離數字輸入 (觸發用)
數字輸出
2路電隔離數字輸出 (報警用)
連接器
圓形插座連接器HR10A (12針, 用于供電, 數字輸入和數字輸出),
圓形插座連接器M12A (用于以太網)
供電電源
12 ~36 VDC, 一般7 VA
尺寸
65 mm (W) × 160 mm (D) × 79 mm (H), 不帶鏡頭
外殼
鋁制緊湊型外, IP54; 可選工業型帶水冷系統和空氣吹掃的IP65外殼
或帶全方向、全天候外殼
熱像儀操作范圍
–10 ~ 50 °C
存儲條件
–20 ~ 70 °C, 最大相對濕度 95%
軟件
Windows®下控制和圖形軟件PYROSOFT,可按照要求進行修改定制
