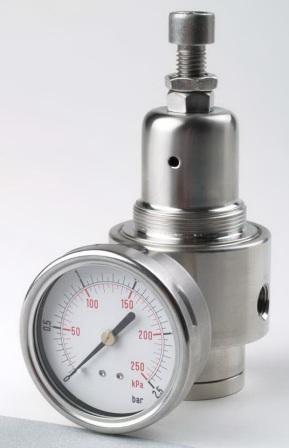

中壓減壓閥R3114 , 3138 , RSP3114 , 3138
規格：中壓調節閥R3114、R3138，圓頂加載RSP3114、RSP3138
單位：
瀏覽次數：4990
性能標簽：
中壓調減壓器R3114 , R3138 , 圓頂加載減壓RSP3114 , RSP3138 , 最大入口30或50 bar , 出口范圍:膜片15bar , 活塞50bar , 用于壓縮空氣,
產品詳細描述
構成材料:
閥體和閥帽、內部零件：316L不銹鋼
內部彈簧和調整彈簧：AISI 302
膜片：AISI 316L或NBR+PTFE
活塞：AISI 316L
密封墊：NBR，EPDM，FPM，可選Kalrez®
其它性能：
o 可選壁式安裝包
o 壓力表接口：1/4”BSP或NPT內螺紋
o 工作溫度: -20~60℃
o AISI 316L不銹鋼壓力表，1.6級
o 螺紋孔連接閥帽排氣
o 可帶PED證書
o 可選：法蘭接口
o 可選：ATEX符合ASTM A182 NACE MR 0.175
型號和性能
|
型號 |
Pin |
Pout |
壓力表 |
入口接頭 |
出口接頭 |
流體種類 |
訂貨代碼 |
|
|
[bar] |
[bar] |
[bar] |
內螺紋 |
內螺紋 |
|
|
|
R3114 A |
30 |
0.2–1.5 |
0~2.5 |
1/4” BSP |
1/4” BSP |
533#N0D0A0xxxxx |
|
|
R3114 B |
30 |
0.3-3 |
0~6 |
1/4” BSP |
1/4” BSP |
|
533#N0D0B0xxxxx |
|
R3114 C |
30 |
0.8-8 |
0~16 |
1/4” BSP |
1/4” BSP |
|
533#N0D0D0xxxxx |
|
R3114 E |
30 |
1.5-15 |
0~25 |
1/4” BSP |
1/4” BSP |
請指定 |
533#N0D0E0xxxxx |
|
R3114 F |
50 |
1.5-15 |
0~25 |
1/4” BSP |
1/4” BSP |
|
533#N0E0E0xxxxx |
|
R3114 G |
50 |
3~30 |
0~60 |
1/4” BSP |
1/4” BSP |
|
533#N0E0F0xxxxx |
|
R3114 L |
50 |
5-50 |
0~100 |
1/4” BSP |
1/4” BSP |
|
533#N0E0G0xxxxx |
備注：
1、如用3/8”BSP或3/8”NPT入口或出口接頭，此時型號即相應改為R3138；
2、如選用1/4”NPT入口/出口接頭，將代碼中#后的N改為V；如為3/8”BSP，改為L；如為3/8”NPT，改為W；
3、圓頂加載型號為：RSP3114或RSP3138
